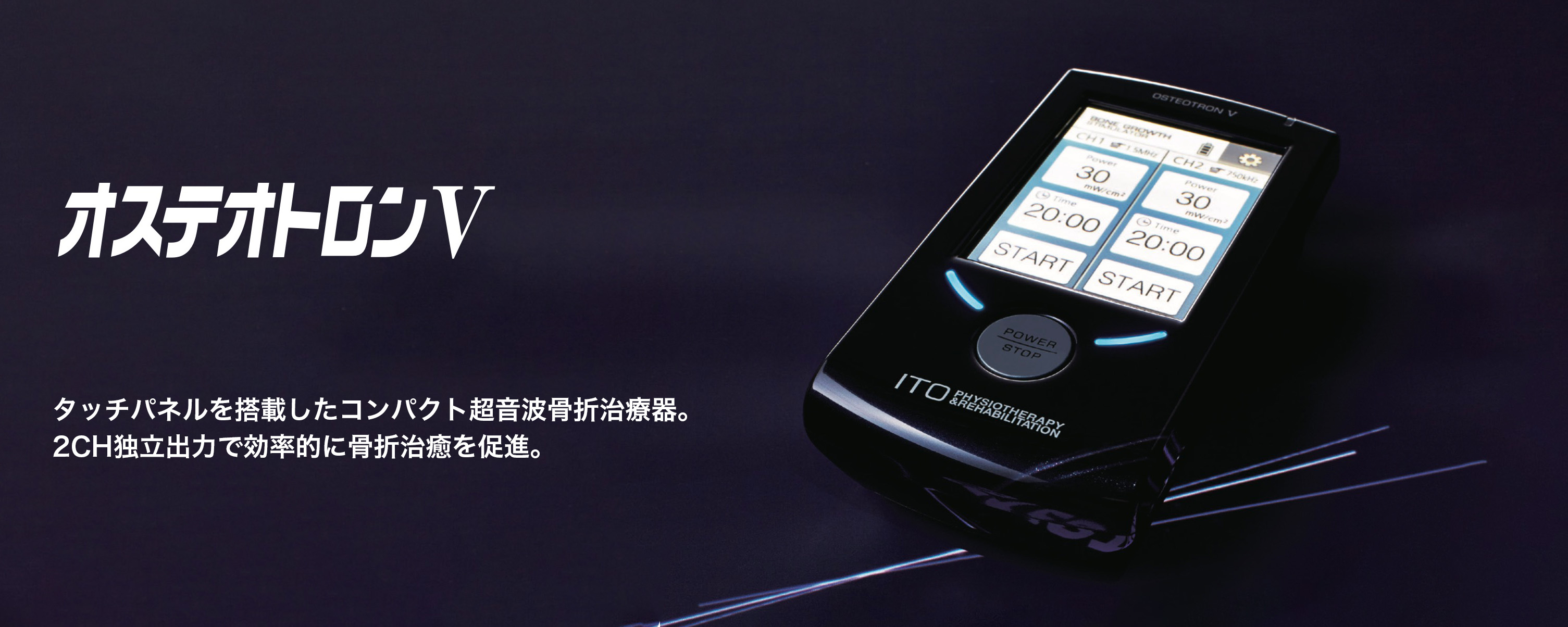

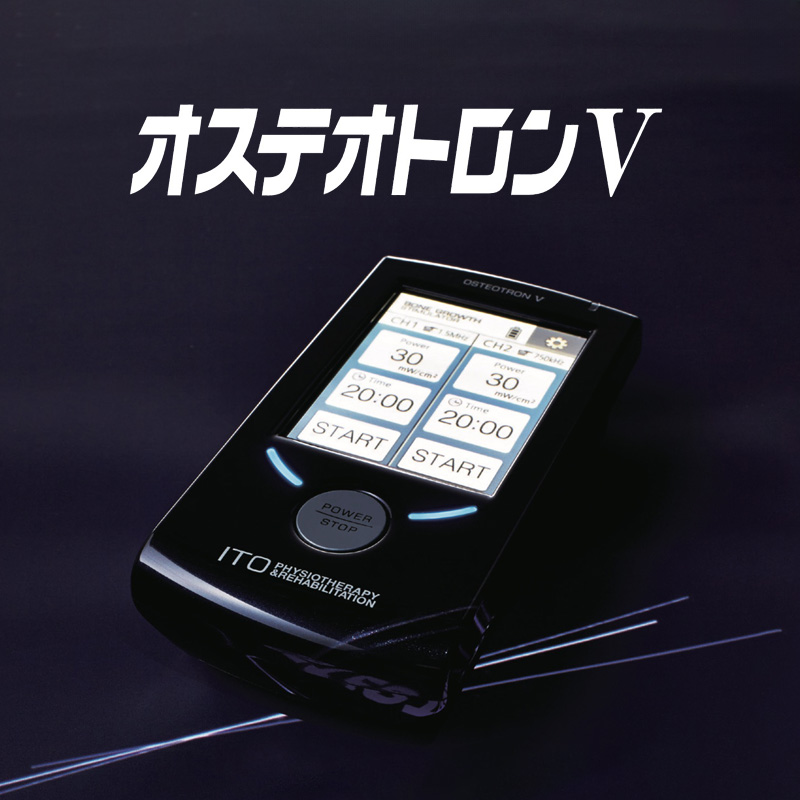

タッチパネルを搭載したコンパクト超音波骨折治療器。2CH独立出力で効率的に骨折治癒を促進。
LIPUSによる音圧効果で骨の形成を促進し治療期間を約40％短縮
LIPUS（Low Intensity Pulsed Ultra Sound：低出力パルス超音波）の音圧効果により、骨折部位の骨の形成を促進し、骨癒合期間を約40％短縮できます。
2チャンネル独立出力が可能になったオステオトロンVは、標準装備の1.5MHzのプローブに加え、オプションの750kHzのプローブを使用することで、浅部から深部まで、様々な患部の治療に対応できます。
複数部位の同時治療や患部を挟み込んでも治療も可能なため、多重骨折や難治性骨折などにも、効率的な治療が行えます。
2チャンネル独立出力が可能になったオステオトロンVは、標準装備の1.5MHzのプローブに加え、オプションの750kHzのプローブを使用することで、浅部から深部まで、様々な患部の治療に対応できます。
複数部位の同時治療や患部を挟み込んでも治療も可能なため、多重骨折や難治性骨折などにも、効率的な治療が行えます。
FEATURE
製品の特徴

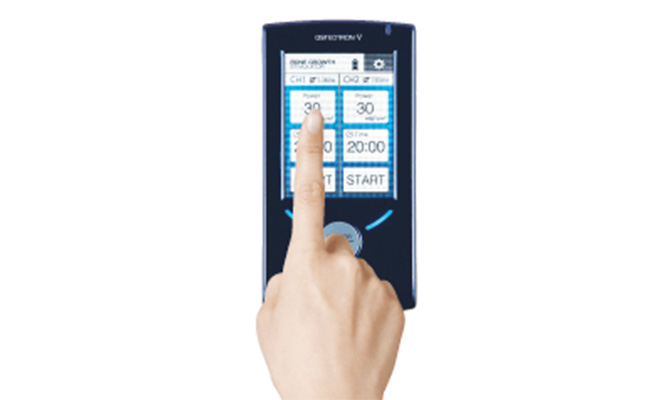

カラータッチパネル式で直感操作が可能。
液晶画面を軽くタッチして、治療内容の設定ができます。分かりやすい画面表示で、スムーズな操作が可能です。
2チャンネル独立出力が可能
CH1とCH2をそれぞれ独立して使用することができます。チャンネルごとの個別設定が可能なため、治療の幅が広がります。
充電の手間を軽減
充電はACアダプタを本体に接続するだけです。充電池を外して充電器を使用する必要がありません。1回の充電で約13回※の使用ができます。
※20分間・2CH・超音波プローブ〈M・1.5MHz・平型〉・60mW/cm²で使用した場合
※リチウムイオン充電池は約500回の繰り返し充電が可能です。
※リチウムイオン充電池は約500回の繰り返し充電が可能です。

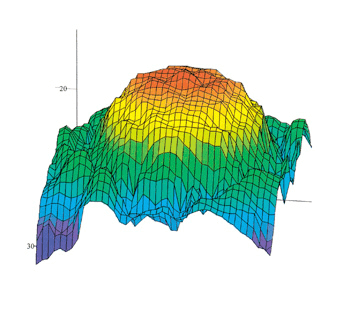

高精度のBNR・ERA 日本製超音波の技術力
超音波治療の効果・安全に極めて重要なプローブのBNR（ビーム不均等率）とERA（有効放射面積）においても高い精度を実現しています。
超音波プローブ
＜M・1.5MHz・平型＞
BNR:3.5・ERA:3.9cm²（IEC）
超音波プローブ
＜S・1.5MHz・平型＞
BNR:2.8・ERA:0.8cm²（IEC）
＜S・1.5MHz・平型＞
BNR:2.8・ERA:0.8cm²（IEC）
超音波骨折治療のために開発された2種類の固定具
固定具〈ハネ付〉は、プローブの金属部が患部に直接当たらない構造のため、従来のプローブ接触による痛みを軽減します。 また、自由に伸びるシリコン製の固定具〈D²〉は、固定しづらかった部位への装着を容易にし、手間もかかりません。
固定具<ハネ付>装着時の痛みを軽減
プローブを固定具にはめ込み、治療用ゲルをつけます。

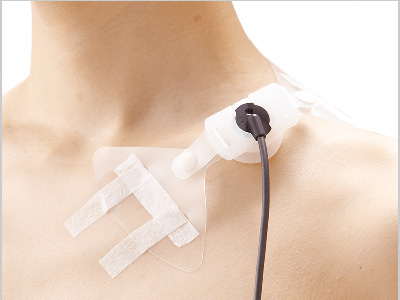

固定具を患部に当て、サージカルテープで固定します。

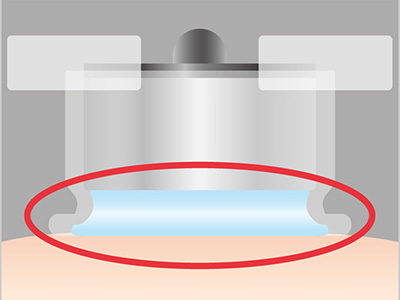

プローブの金属部が肌に直接当たらないため、痛みを軽減します。

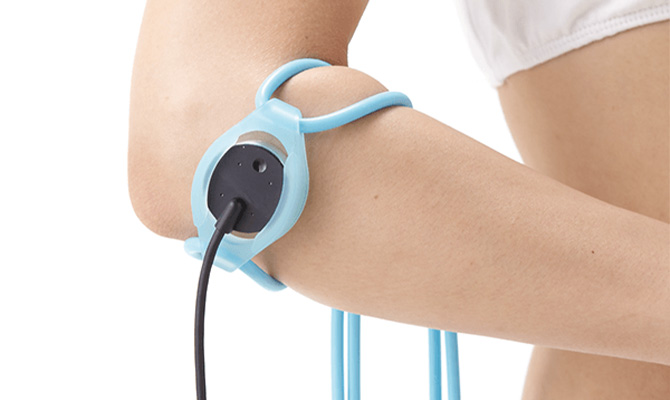

固定具<D2>手間なし簡単固定

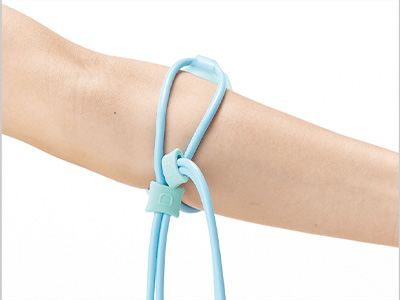

チューブの片側を患部に巻き、もう片側を輪の中に通します。
ストッパーの左右をつまみ、スライドさせて患部を固定します。

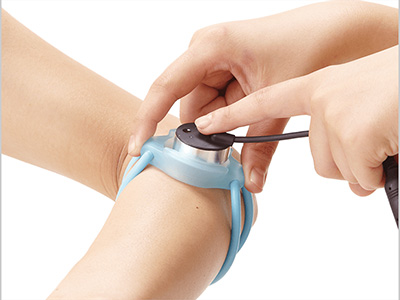

中央の固定具を片手でつまみ口を広げ、プローブをはめ込みます。
TREATMENT

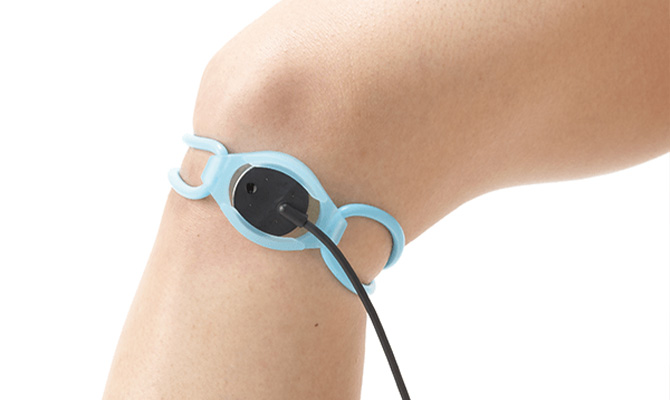

治療例
SPEC
仕 様
オステオトロンV
| 定格電源 | DC7.4V（リチウムイオン充電池） DC12V（AC アダプタ） AC アダプタ AC100V 50/60Hz |
| 定格消費電力 | 18VA |
| 発振周波数 | 750kHz、1.5MHz |
| 超音波出力 | 30mW/cm²、45mW/cm²、60mW/cm²（実効値） |
| パルス周波数 | 100Hz 、1000Hz（切替） |
| タイマー | 10分、20分、30分（切替） |
| 電撃に対する保護の形式と程度 | クラスⅡ及び内部電源機器、BF 形 |
| サイズ | （H）145×（W）75×（D）32（mm） |
| 重量 | 約250g（充電池含む） |
