操作性・快適性に配慮した機能の数々で、患者様にもスタッフにもやさしい
干渉低周波治療器。
スーパーカイネSK-10Wは、4つのチャンネルを搭載し、4人同時の治療が可能な干渉電流型低周波治療器です。軽量化されたスリムフィット導子と、チャンネルごとに独立したポンプは、吸引の負荷を軽減。導子を心地よく暖める大型保温導子プレートなど、快適性を追求した機能をコンパクトなボディーに凝縮。安全性や操作性に配慮した機能を充実し、患者様にもスタッフにもやさしい干渉低周波治療をご提供します。
製品の特徴
独立した4つのポンプ
チャンネルごとに独立した4台の新型低騒音ポンプを装備。常に安定した適正吸引力を保持します。また、患者様それぞれの状態に応じて吸引圧を設定することが可能です。

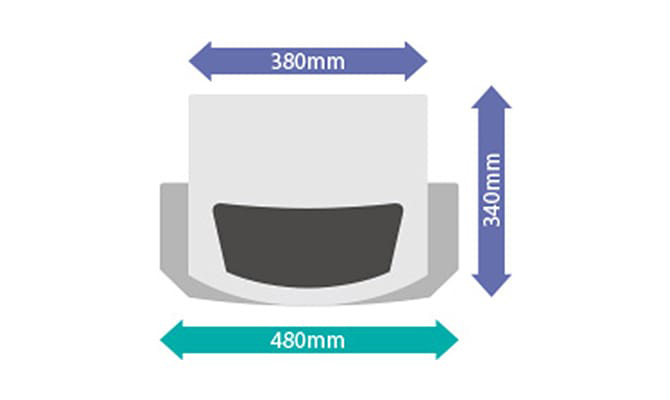

コンパクト設計で省スペースに貢献
本体設置面積は奥行き340mm、幅380mm（占有面積は幅480mm）のスリムボディーです。リハビリテーション室の省スペース化に貢献します。

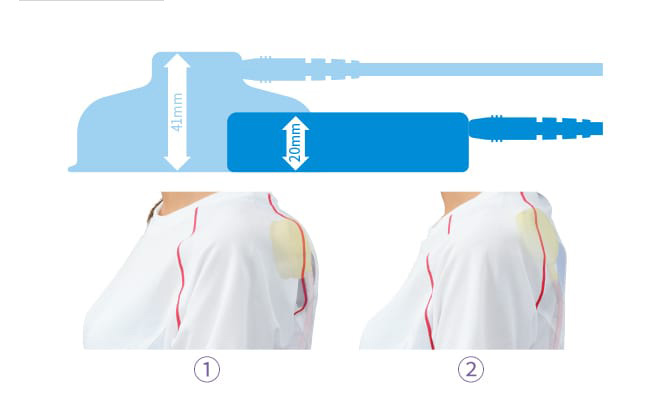

衣服内に装着しやすい薄型設計
導子中央部の突起をなくし、サイド面にコードを接続することで、厚みを従来の約半分にしました。
これにより背中や肩など、衣服内への装着がしやすくなりました。
機能
01 導子脱落検出・最大出力抑制・オート2／4極切換機能による安全性
導子脱落検出機能は、導子の装着状況を監視し、脱落や不完全な装着を検出した場合には出力を制御し、警告音と表示の点灯で知らせます。また、導子の大きさに合わせて最大出力電流値を変更することができ、電流密度2mA/cm2以下※での治療が可能です。オート2／4極切換機能は、2極で治療を行う場合、装着導子数を自動で認識し、2極による治療モードに変更します。
※JIS T 0601-2-10:2015において、電流密度2mA/cm2を超える場合は注意が必要とされています。
02 センター配置で使いやすい大型保温導子プレート
ベッドサイドへのアプローチを考え、中央部に大型の導子プレートを採用しました。本体側面のサイドカットを大きく取り、プレートへのアクセス性を大幅に高めています。温度調節可能な保温機能付きです。
03 やさしい色合いの導子コード
各チャンネル色に合わせたパステル調カラーの導子コード。識別しやすく落ち着いたイメージを創出します。
04 出力ボリュームロック機能
治療開始から一定時間が経過すると、出力をそれ以上強くできないよう制御し、誤操作による急激な出力変化を防ぎます。出力ボリュームを一旦ゼロまで戻すことで、簡単に機能解除が行えます。
05 治療中断を防ぐ過電流抑制機能
出力電流が最大電流を超えないよう自動制御し、継続して治療が可能です。
06 音声ガイダンス
治療終了を音声によってお知らせします。ボリューム（音量）は調節が可能です。
07 取付自在のコードフック
マグネット式で本体のどこにでも取付可能なコードフックを用意。コードを容易に整理することができます。
08 サイドコードホールとサイドフック
両側面にサイドコードホールを設けました。導子コードを左右それぞれのホールに2チャンネルずつ振り分けることで、チャンネルに対応しているコードが分かりやすくなり、コードの絡まりを軽減します。また導子プレート後部のサイドフックはコードをきれいに束ね、コードが床に垂れ下がって汚れることを防ぎます。
仕 様
電源関係
| 電撃に対する保護の形式による分類 | クラスⅠ機器 |
| 電撃に対する保護の程度による装着部の分類 | BF 形装着部 |
| 定格電源電圧及び周波数 | AC100V 50／60Hz |
| 電源入力 | 350VA |
性能
| 最大出力電圧 | 75±10Vrms |
| 最大出力電流 | 75mArms以下（500Ω負荷）（過電流保護回路の作動点） |
| 搬送周波数 | 2,000 ～ 10,000Hz 確度：設定値の±5％ |
| 搬送波形 | 正弦波 |
| 治療周波数 | 0.1 ～ 199Hz 確度：±（10％＋0.1Hz）以内 |
| 治療波形 | 正弦波（干渉波形） |
| 治療時間 | 1～ 99分（1分ステップ）精度：設定時間の±5％ |
| 最大吸引圧 | 20±10kPa |
寸法及び質量
| 外形寸法 | 幅480 × 奥行340 × 高さ1,240mm |
| 質量 | 55kg |
安全装置
| 電源ヒューズ | T5A×2 |
| 出力ヒューズ | 90mA |
| 安全装置 | 過電流抑制機能、導子脱落検出機能 ゼロスタート回路、パッド過電流保護素子 |
| 認証番号 | 226AABZX00012000 |
| 分類 | 管理医療機器/特定保守管理医療機器 |
| JMDNコード | 36737000：干渉電流型低周波治療器 |

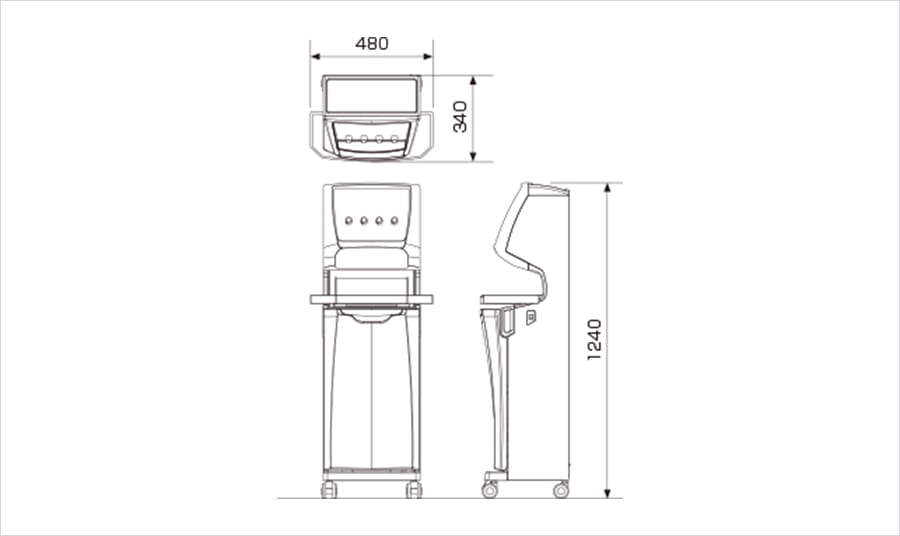

図面
